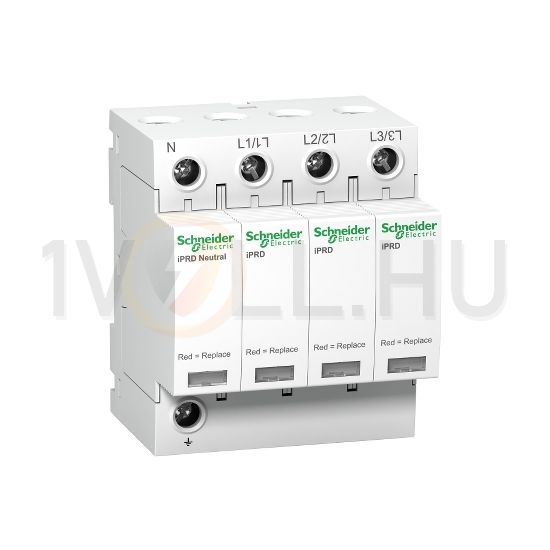

TermékleírásEz az Acti9 iPRD20r túlfeszültség-levezető védi a 3P+N rendszereket. lehetővé teszi a sérült kazetták gyors cseréjét. Ez a 2. típusú eszköz közepes kockázati szintű épületek elosztószekrényeibe ajánlott. Az r jelzéssel rendelkező túlfeszültség-levezetők távolról továbbítják a cserélendő kazettákról az információt. Megfordítható, hogy a fázis- / nulla / földelő kábelek akár a felső, akár az alsó részen beköthetök legyenek. A hozzá tartozó megszakító Isc megszakítási kapacitása elérheti az 50 kA-t. Ez az Acti 9 iPRD20r kompatibilis a TT és a TN-S földelő rendszerrel. Az Imax névleges kisülési árama legfeljebb 40 kA. A In névleges kisütési áram 15 kA. A DM differenciális módban (fázis és nulla között) a maximális folyamatos üzemfeszültség 350 V AC. Uc maximális üzemi feszültség CM közös módban (nulla és föld között) 260 VAC. A felső feszültségvédelmi szint CM közös módban és DM differenciális módban 1,4 kV alatt van. A CM közös módban (fázis és nulla között) a felmenő feszültség védelmi szintje 1,2 kV. A Un által névleges üzemi feszültség 230 V~ vagy 400 V~. Az üzemi frekvencia 50 Hz vagy 60 Hz. A méret (szélesség) 72mm × (magasság) 85mm × (mélység) 69mm. Szélessége 4 modul (8x9 mm-es osztásban). A tömege 450g. A szekrényben IP20 és IP40 védettségi fokozatú. Az üzemi hőmérséklet -25°C és +60°C között van. Tárolási hőmérséklet -40°C és +85°C között van. Ez a termék megfelel az EN 61643-11 és az IEC 61643-11 szabványnak.
